Shared-port 란?

두 개 이상의 Multi-Ring 구조에서 발생하는
루프를 방지하는 기능이다.

Shared-port 필요성

두 개 이상의 Multi-Ring 구조에서
Common Link의 Fail시 발생할 수 있는
Super-looping을 방지 하기위해서.

Shared-port 기본 구성

- Common Link로 연결된 스위치를 한쪽을 Controller로 두고,

다른 한쪽을 Partner로 둔다.

- Controller와 Partner 사이의 Shared-port와 각 EAPS Domain을

연결하는 Segment Port로 둔다.

- 각 Controller와 Partner는 Segment Port를 통해
“SEGMENT_HEALTH_CHECK” message를 주고 받아
EAPS Domain 별 Segment 상태를 확인한다.

Shared-port 동작 설명 :
SW2와 SW1사이의 Link Down 발생 시.

1. SW2와 SW1에서 Ring 1의 EAPS Master인 SW3에게
   Ring1 구간에 Link Down을 알린다. (=Send alert)
2. SW3은 나머지 Ring1의 EAPS Transit Node에게 Ring1의
   OPEN을 알리고, Secondary Port를 unblock 한다.
3. Controller와 Partner인 SW5와 SW4에서 Segment-Port가
   RING에 이상이있다는것을 감지하고 DOWN상태로 변한다.
(즉, 세그먼트 포트가 완전 차단되는 것이 아니라
    링크다운만 알고 있는 것(=Send alert))
4. Segment-Port가 Down가 되었을 때, Controller인 SW4에서
   TLS VLAN이 있을시 이를 Block시키지 않는다.

Shared-port 동작 설명 :

Common Link Down 발생 시.

1. 각 EAPS Ring Master의 Secondary port가 Unblock 된다.
2. 만일 별도의 Action이 없다면, 두 개 링을 지나는
   TLS VLAN-ID으로 인해 “Superloop”이 발생.
3. Controller 인 SW4에서 “Superloop”의 방지를 위해
   한 Port에서 해당 TLS VLAN-ID를 Block 시켜
   “Superloop”을 방지한다.

Shared-port 동작 설명 :

SW2와 SW1사이의 Link 및 Common Link Down 발생 시.

1. SW2와 SW1사이의 Link Down 으로 Controller/Partner에서
    Segment Port Down으로 바뀜.
2. Controller/Partner 사이의 Common Link Down 발생.
3. Segment-Port가 Down일 때, Controller인 SW4에서
    TLS VLAN이 있을시 이를 Block 시키지 않는다.

Shared-port 적용 기준 :

- 한쪽은 반드시 Controller 반대편은 반드시 Partner로 설정.
- Common link 사이는 반드시 같은 Link-ID사용.
   ※만약 한 스위치에서 두 개의 EAPS Shared-Port를 적용 시
      각각 다른 Link-ID를 사용.
- Master mode에 Shared port를 설정할 경우 반드시
   Primary port가 Shared-port로 설정.
   ※즉, EAPS Master의 Secondary Port에는
      Shared-port를 설정할 수 없다.
- 한 스위치에서 두 개의 Partner 설정 또는 Controller/Partner를
   하나씩 동시 사용 가능하다.
- 하나의 Switch에는 하나의 Controller만
   설정할 수 있음. (CPU 소모가 많음)
- EAPS가 실행중인 상태에서 Shared-port를 설정할 경우
   Partner에 먼저Shared-port를 설정.

Shared-port 기본 설정 :

Shared-Port의 생성 및 삭제
Create eaps shared-port <ports>
Delete eaps shared-port <ports>

Shared-Port mode의 설정
Configure eaps shared-port <ports> mode <Controller | partner>

Shared-Port Link-ID의 설정
Configure eaps shared-port <ports> link-id <id>

Segment Port를 통해 Default로 3초 동안 “SEGMENT_HEALTH_CHECK”
메시지를 받지 못하는 경우 Action 지정. 디폴트로 send-alert 동작.
Configure eaps shared-port <ports> segment-timeout
expiry-action [segment-down | send-alert]

Shared-port Lab :
<기본 구성도>

LAB1> 위의 구성도를 구성해 설정 후 각 링의
Blocking Point를 확인한다.
LAB2> RING 1의 SW2 – SW1의 링크를 끊고 다시
          Blocking Point를 확인하고
          SW4 와 SW5에서 Shared Port 상태를 확인한다.
LAB3> 이번엔 Common Port인 SW4-SW5의 링크를 끊고
          Super looping이 방지되는지 확인한다.
LAB4> 위의2, 3번의 두 링크를 동시에 끊은 뒤, 포트상태를 확인한다.

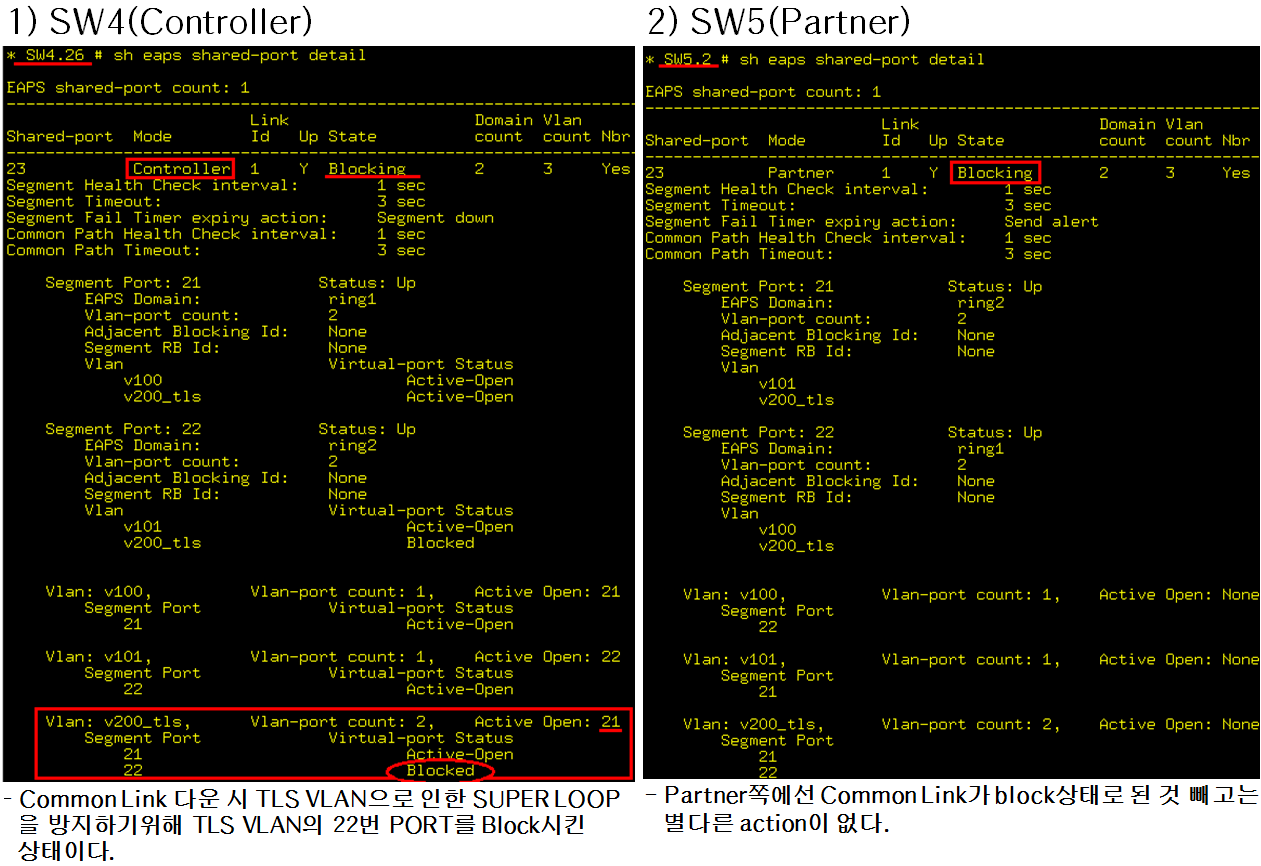

LAB 1. 설정 및 링의 Blocking Point를 확인한다.
